Leírás

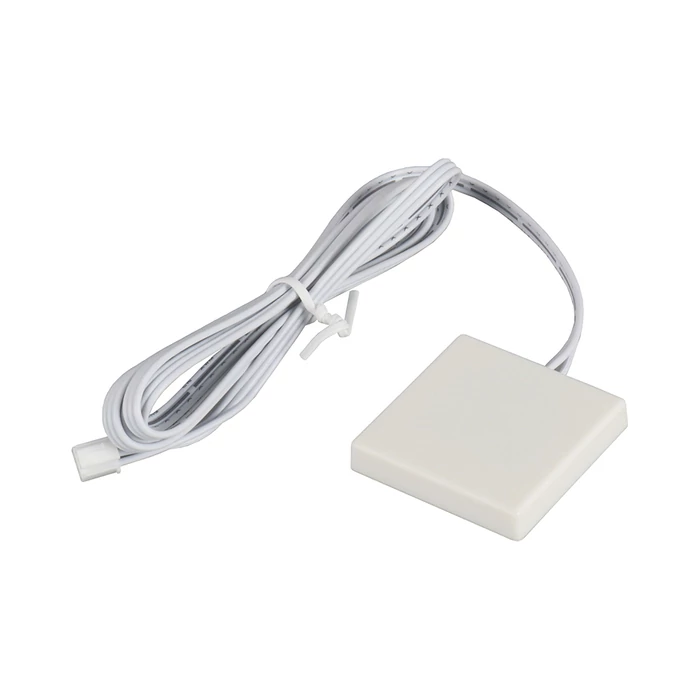

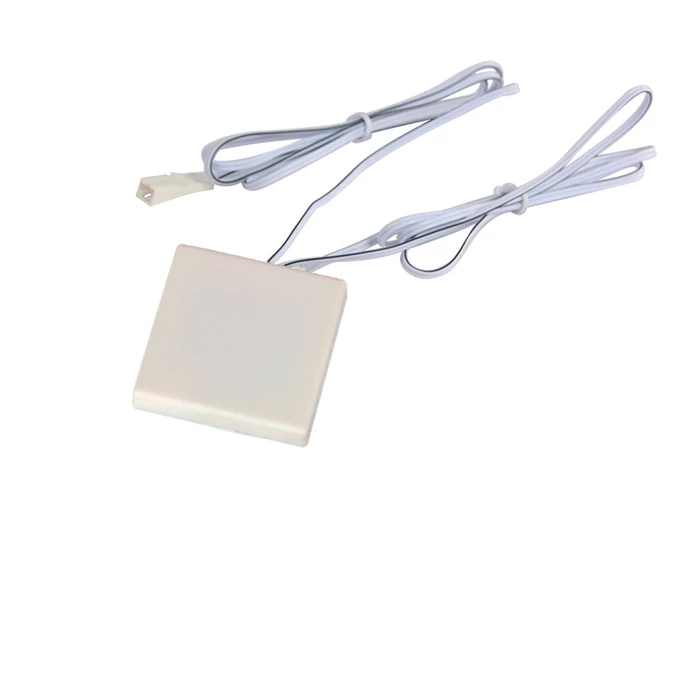

Ajtó kapcsoló - egység maximálisan 3 érzékelőhöz.
VIGYÁZAT - a megfelelő érzékelőket külön kell megvenni (3 érzékelő egy egységhez). fehér érzékelő,kód 342520.
A világítás irányítására szolgál az ajtó nyitásánál. Az ajtó kinyitása/ha felszabadul a felület a kapcsoló előtt a megvilágítás bekapcsol, bezárásnál/takarásnál a megvilágítás kikapcsol.
A világítást bármelyik érzékelő csatlakoztatja (be-ki kapcsolja), egy áramkört csatlakoztat.
Feszültség 12 V / 24V DC (egyenáramú)
Max kapcsolási áram 8 A
Max. kapcsolási teljesítmény: 96W (12V), 192W (24V)
Méret: 62 x 47 x 22 mm
Az érzékelő nyílásának átmérője : 16 mm
Üresjárati áramfelvétel: <0,5 W
Szerelés
Először kapcsolja ki a transzformátor tápellátását. Az egységet úgy kell elhelyezni, hogy az egyes érzékelők számára elérhető legyen. A csavar kicsavarozása és a takarósapka eltávolítása után csatlakoztassa a táp kábelt (a transzformátortól) az INPUT csatlakozókhoz és a kimeneti kábelhez (a megvilágításhoz) az OUTPUT csatlakozóhoz. Figyeljen a helyes polaritást. Az egyes érzékelőket csatlakoztassa az egységhez. Csak ezután csatlakoztassa a transzformátort a tápláláshoz!
Az ajtó kapcsoló szerelésekor zárja be az összes ajtót, mielőtt csatlakoztatná a tápegységhez!
VIGYÁZAT! Csak 12V vagy 24V feszültségre használható DC (egyenáram). Ajánljuk, hogy lehetőleg a legrövidebb kábelt alkalmazzák fennáll veszteség vagy túlmelegedés veszélye. A hosszabb kábeleket ne tekercselje, hagyja lazán.
Az érzékelő hatótávolsága (nincs a csomagban) < 10 cm VIGYÁZAT! Sötét felület jelentősen csökkenti az érzékelő hatótávolságát, a hatótávolságot pld. Fehér takarósapka segítségéve növelheti.
